Ghidaje - LRM - Mini

Carucioare Sina
Ghidaje liniare LRM

Ghidajele liniare standard - Mini

Ghidajele liniare in miniatura au 2 randuri de recirculare a bilelor iar in zona de contact se formeaza un arc Gotic. Ideale pentru sarcini radiale (perpendiculare pe calea de rulare a sinei, sus/jos).

Autoaliniere
Gabarit redus
Rigiditate mare
Interschimbabile

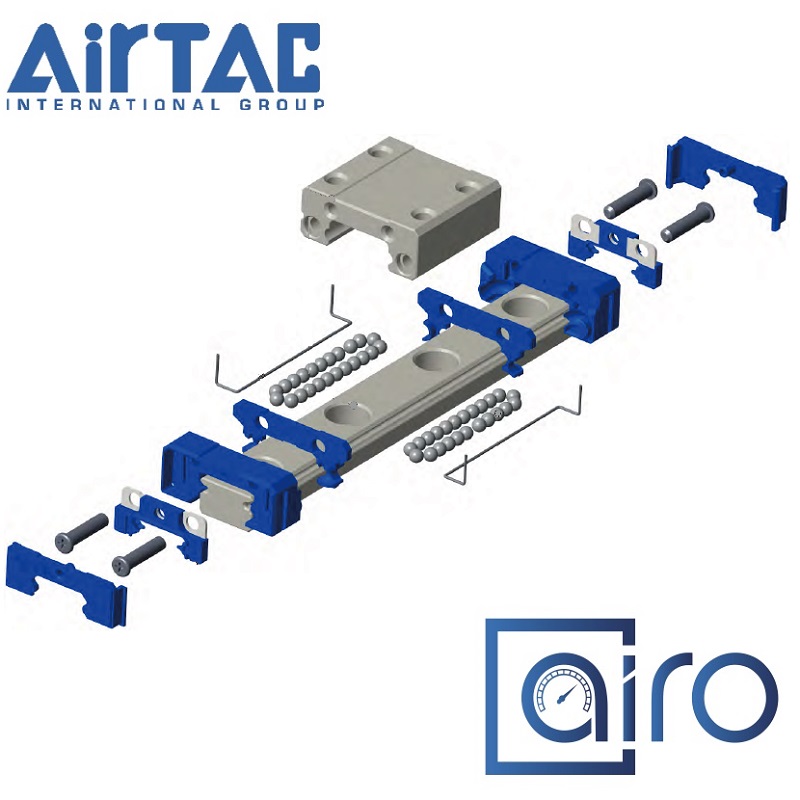

ghidaj liniar mini stilizat

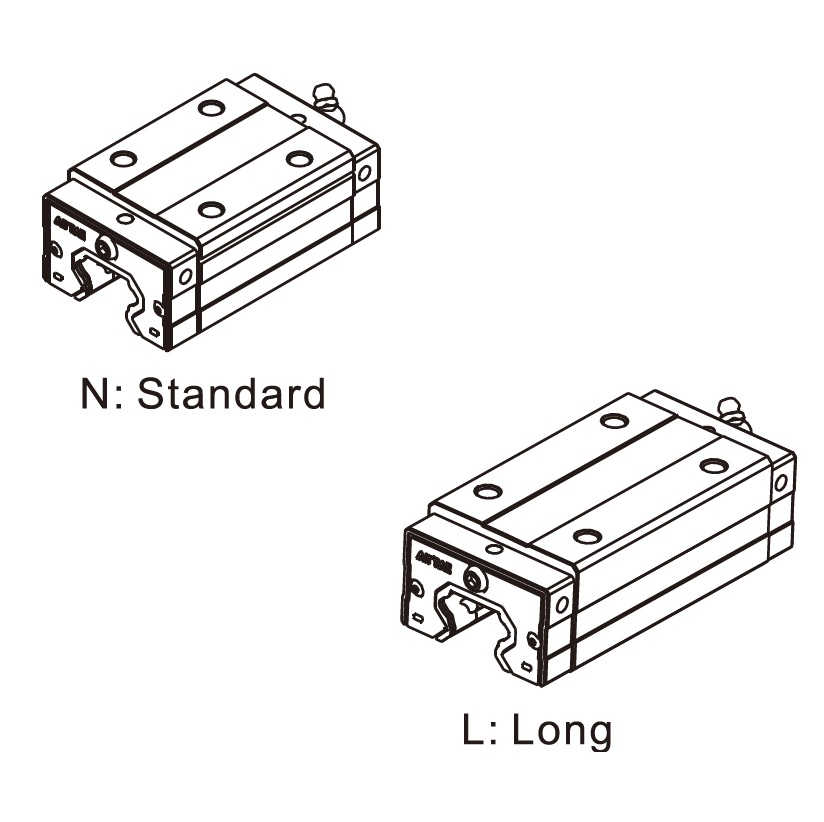

forma constructiva carucioare mini
Carucioare LRM

Formare Cod Carucioare

Carucioarele pentru unitati de ghidare Mini sunt disponibile in 2 lungimi: standard si lung. Si numai in varianta cu acuratete inalta.

Variante constructive:

Standard
Lung
   In functie de aplicatia dumneavoastra, caruciorul se poate comanda cu acuratete standard sau ridicata, dar si cu sau fara pretensionare. Atentie cand se comanda un carucior pentru o aplicatie existenta, trebuie respectata pretensionarea.

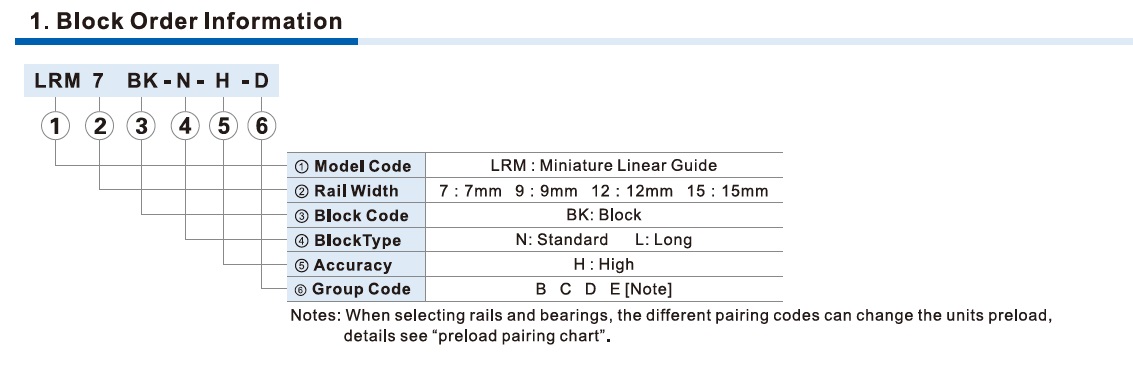

forma constructiva patina carucioare mini
   Exemplu: LRM9BK-N-H-E
  • LRM - Ghidaje liniare Mini LRM
  • 9 - Marimea: 20. Optiuni disponibile 7,9,12,15
  • BK - Carucior
  • N - Lungime carucior: standard. Optiuni disponibile: standard sau lung
  • H - Acuratete: Inalta. Doar cu acuratete inalta
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare. In functie de dimensiuni codul de pretensionare poate fi diferit
Sina LRM

Formare cod sina ghidaj liniar mini LRM7, LRM9, LRM12, LRM15

Lungimea maxima a unei sine depinde de marime. Consultati tabelul de specificatii pentru lungimea maxima si dimensiuni standard.

Variante de precizie:

Inalta

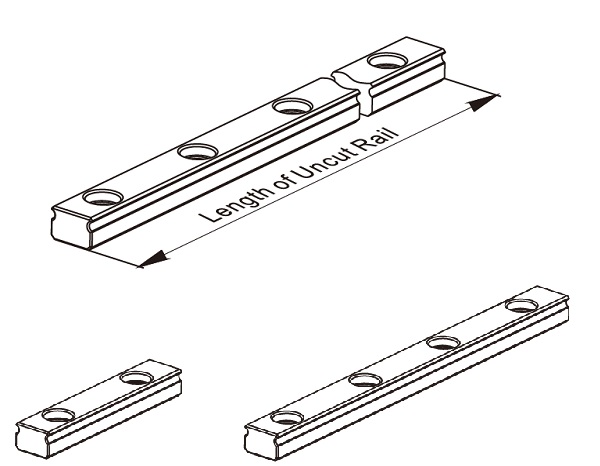

sina ghidaj liniar mini
   In functie de dimensiune se poate alege o sina la dimensiunea maxima (intre 490 si 990mm) sau o sina la dimensiune standard. De asemenea sina se poate debita la o lungiume speciala dar trebuie respectat intervalul minim si maxim pana la prima gaura (edge pitch).
   Atentie cand se comanda un carucior sau o sina pentru o aplicatie existenta, trebuie respectata pretensionarea.

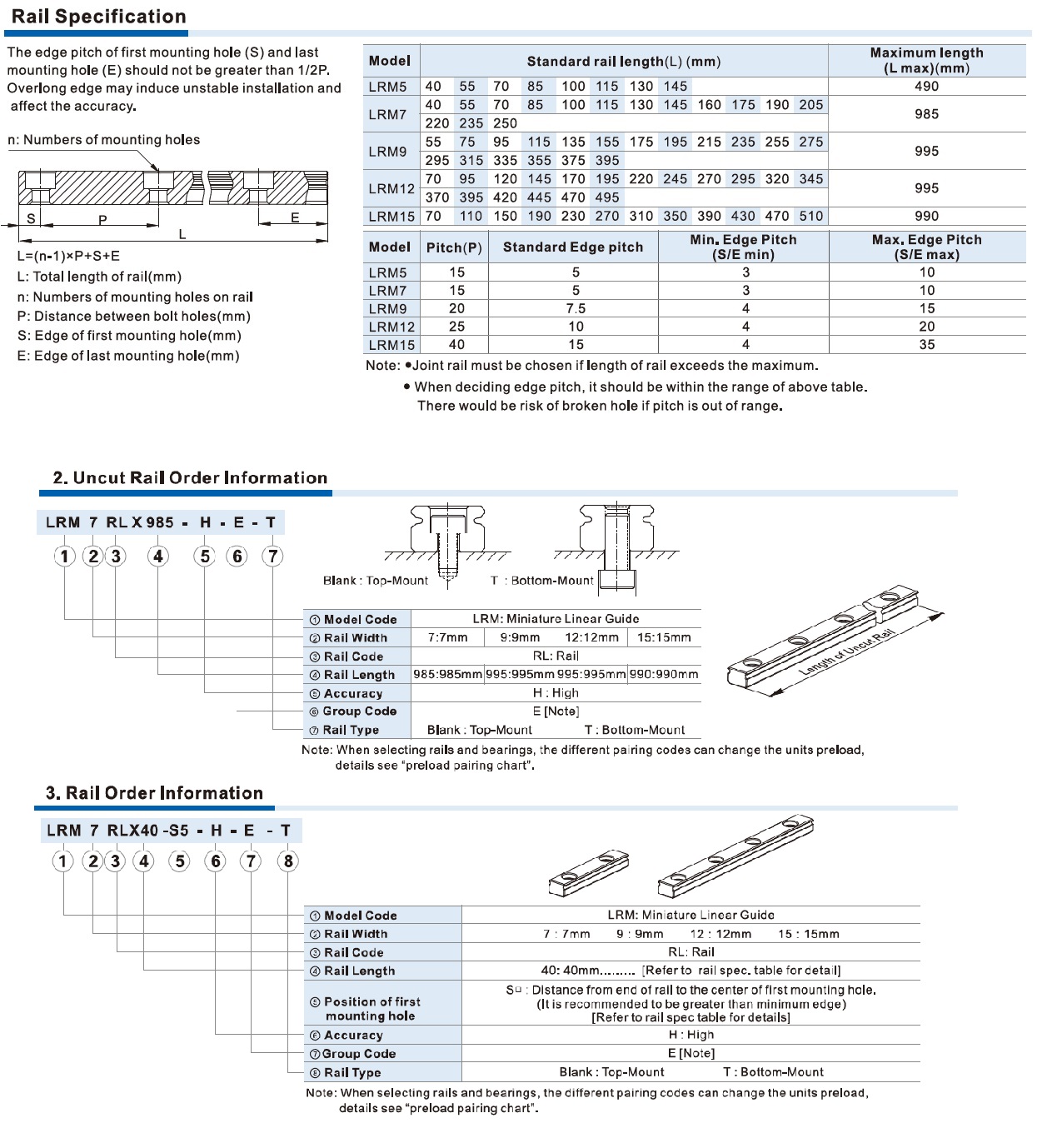

cod sina ghidaj liniar mini
   Exemplu: LRM9RLX115-S10-H-E-T
  • LRM - Ghidaje liniare Mini LRM
  • 9 - Marimea: 9. Optiuni disponibile 7,9,12,15
  • RLX - Sina
  • 115 - Lungimea dorita
  • S10 - Distanta de la capatul sinei pana la centrul primei gauri
  • H - Acuratete: Inalta. Optiuni disponibile: standard sau ridicata
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare
  • T - Tip fixare: de jos. Optiuni disponibile: de sus sau de jos.
Va recomandam sa ne contactati pentru a stabili impreuna cotele exacte ale sinei
Informatii suplimentare

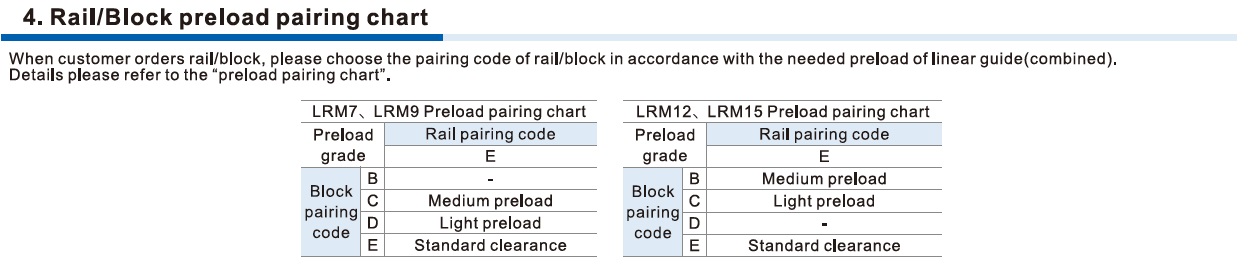

Tabel imperechere pretensionare

pretensionare ghidaje liniare mini

Detalii suplimentare

Pentru mai multe cote, ansambluri formate din sine si carucioare LRM va invitam sa descarcati fisa tehnica.
Fisa tehnica Ghidaje liniare LRM - Mini
