Ghidaje - LSH - Heavy Load

Carucioare Sina
Ghidaje liniare LSH

Ghidajele liniare standard - Heavy Load

Ghidajele liniare LSH produse de Airtac sunt formate din sine si carucioare cu bile (patine) heavy load compatibile cu seriile HG, MSA si HSR

Autoaliniere
Gabarit redus
Rigiditate mare
Interschimbabile
ghidaje liniare Airtac stilizate
ghidaje liniar LSH forme constructive
Carucioare LSH

Formare Cod Carucioare

Carucioarele pentru unitati de ghidare heavy load sunt disponibile in 2 lungimi: standard si lung Ambele lungimi pot fi comandate in varianta clasica (patrata) sau in varianta lata cu flanse.

Variante constructive:

Standard
Standard cu flanse (filetate sau gaurite)
Lung
Lung cu flanse (filetate sau gaurite)
   In functie de aplicatia dumneavoastra, caruciorul se poate comanda cu acuratete standard sau ridicata, dar si cu sau fara pretensionare. Atentie cand se comanda un carucior pentru o aplicatie existenta, trebuie respectata pretensionarea.

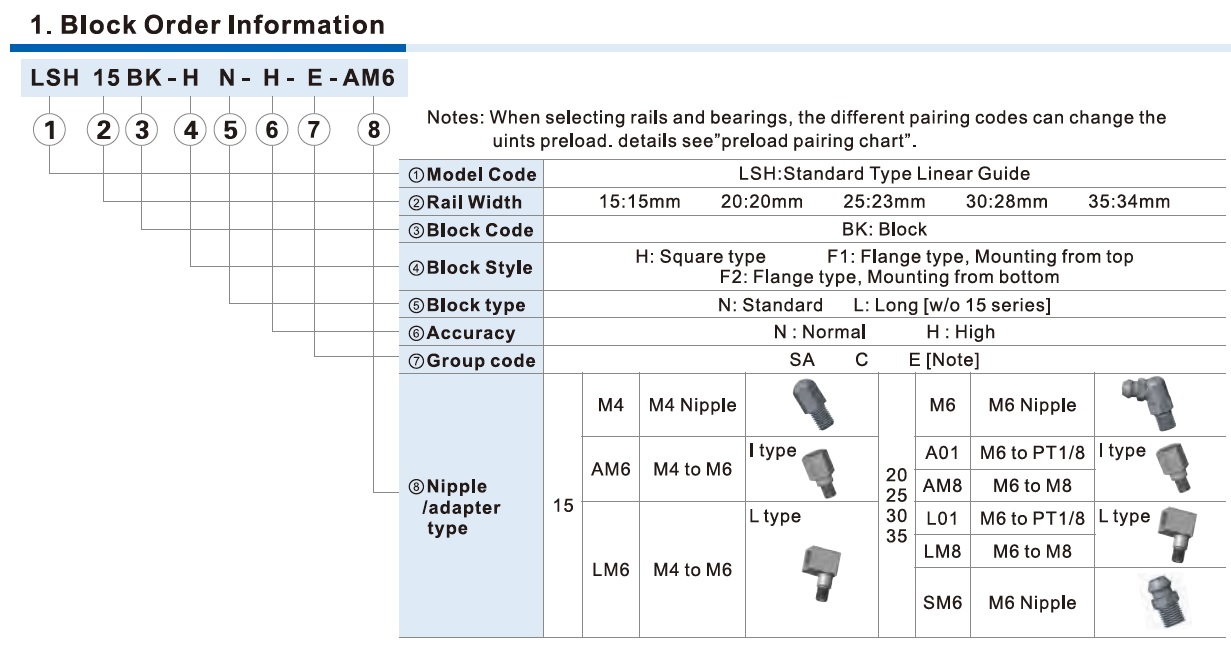

formare cod carucior ghidaj liniar
   Exemplu: LSH20BK-HL-N-E-M6
  • LSH - Ghidaje liniare heavy load LSH
  • 20 - Marimea: 20. Optiuni disponibile 15,20,25,32
  • BK - Carucior
  • H - Forma carucior: patrat. Optiuni disponibile: patrat, cu flanse filetate sau gaurite
  • L - Lungime carucior: lung. Optiuni disponibile: standard sau lung
  • N - Acuratete: normala. Optiuni disponibile: standard sau ridicata
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare
  • M6 - Tip gresor
Sina LSH

Formare cod sina ghidaj liniar heavy duty LSH15, LSD20, LSH25, LSH30, LSH35

Lungimea maxima a unei sine este de 4m, iar pentru aplicatii dedicate se va debita la lungimea ceruta. In mod normal, se va preciza distanta pana la centrul primei gauri, standard este 20mm, dar in cazul in care aceasta specificatie nu e critica, se va oferi sina cu distana de 20mm sau cea mai buna varianta pentru ca ultima gaura de fixare sa fie la o distanta corecta

Variante de precizie:

Normala
Inalta

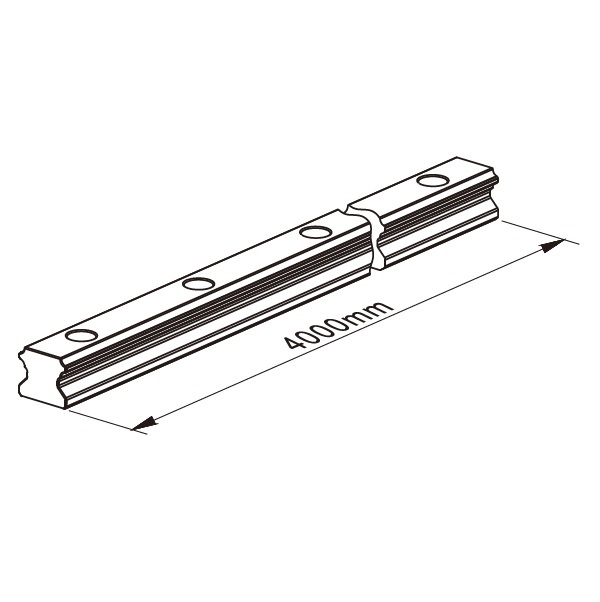

sina ghidaj liniar schema
   Desi lungimea maxima este de 4m exista variante de imbinare astfel incat sa se obtina lungimea dorita, maxim 11.8m.Ceea ce inseamna 3 sine imbinate
   Atentie cand se comanda un carucior sau o sina pentru o aplicatie existenta, trebuie respectata pretensionarea.

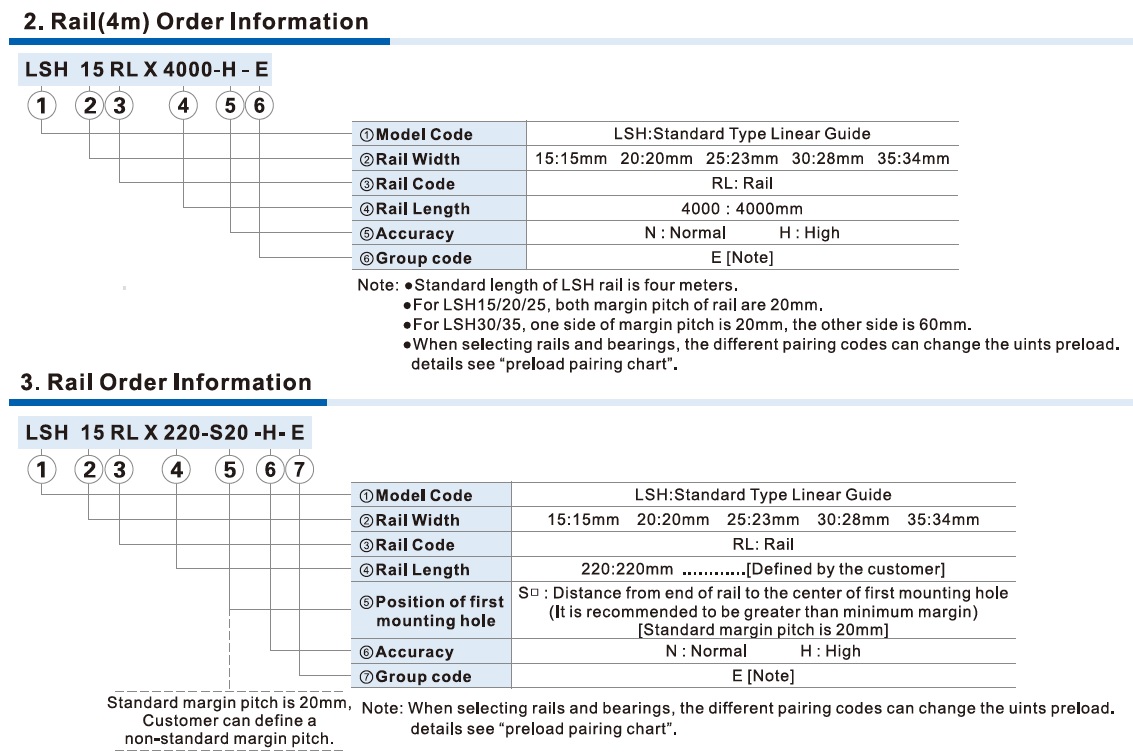

formare cod sina ghidaj liniar
   Exemplu: LSH20RLX220-S20-H-E
  • LSH - Ghidaje liniare heavy load LSH
  • 20 - Marimea: 20. Optiuni disponibile 15,20,25,32
  • RLX - Sina
  • 220 - Lungimea dorita
  • S20 - Distanta de la capatul sinei pana la centrul primei gauri
  • H - Acuratete: Inalta. Optiuni disponibile: standard sau ridicata
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare
Va recomandam sa ne contactati pentru a stabili impreuna cotele exacte ale sinei
Informatii suplimentare

Tabel imperechere pretensionare

grafic pretensionare ghidaje liniare

Detalii suplimentare

Pentru mai multe cote, ansambluri formate din sine si carucioare LSH, va invitam sa descarcati fisa tehnica.
Fisa tehnica Ghidaje liniare LSH - Heavy Load
