Ghidaje - LSD - Low Profile

Carucioare Sina
Ghidaje liniare LSD

Ghidajele liniare standard - Low Profile

Ghidajele liniare LSD produse de Airtac sunt formate din sine si carucioare cu bile (patine) low profile compatibile cu seriile EH, MSB si SR.

Autoaliniere
Gabarit redus
Rigiditate mare
Interschimbabile
ghidaje liniare Airtac stilizate

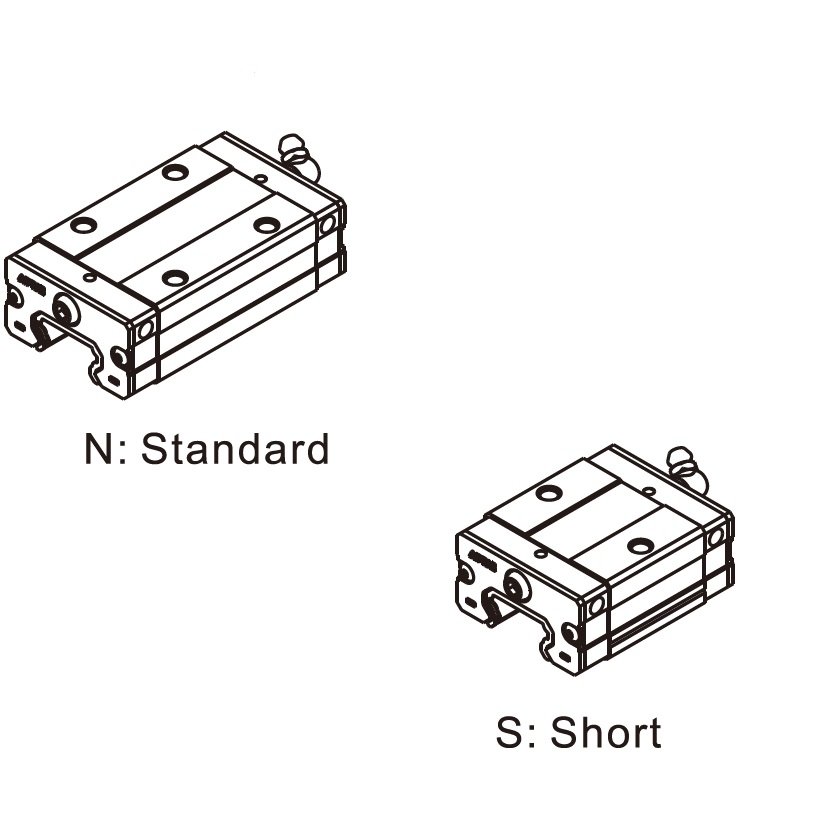

forma patine ghidaje liniare
Carucioare LSD

Formare Cod Carucioare

Carucioarele pentru unitati de ghidare low profile sunt disponibile in 2 lungimi: standard si scurte Ambele lungimi pot fi comandate in varianta clasica (patrata) sau in varianta lata cu flanse.

Variante constructive:

Standard
Standard cu flanse (filetate sau gaurite)
Scurt
Scurt cu flanse (filetate sau gaurite)
   In functie de aplicatia dumneavoastra, caruciorul se poate comanda cu acuratete standard sau ridicata, dar si cu sau fara pretensionare. Atentie cand se comanda un carucior pentru o aplicatie existenta, trebuie respectata pretensionarea.

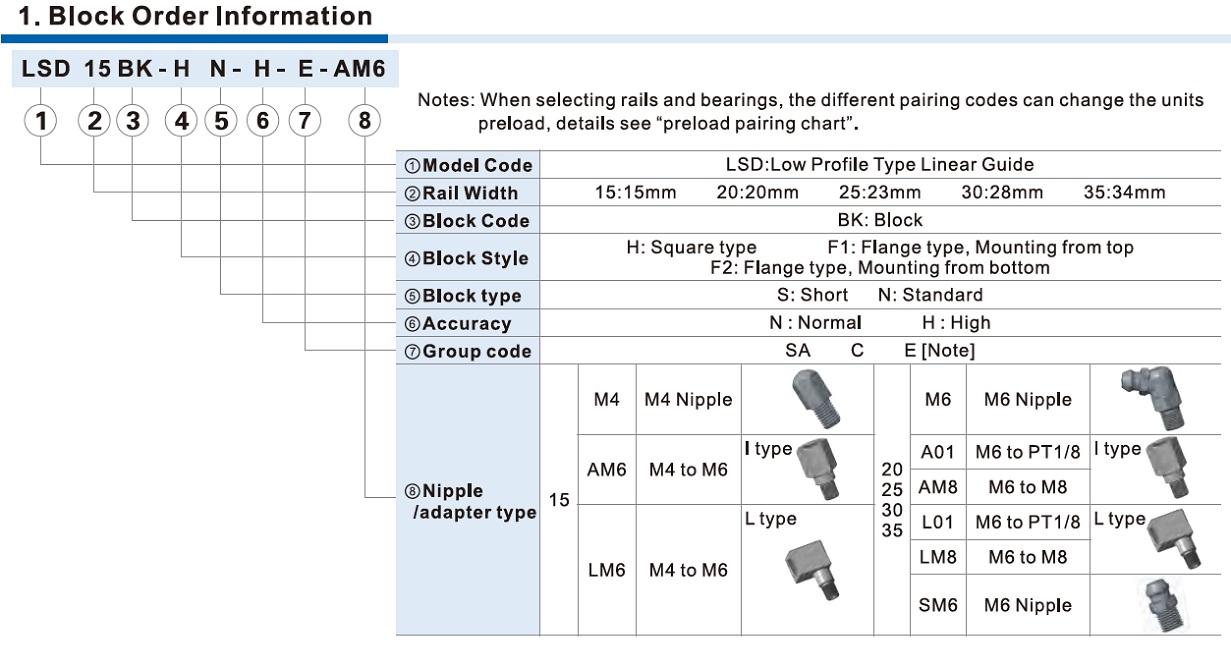

cod comanda patina carucior ghidaj liniar
   Exemplu: LSD20BK-HS-N-E-M6
  • LSD - Ghidaje liniare low profile LSD
  • 20 - Marimea: 20. Optiuni disponibile 15,20,25,32
  • BK - Carucior
  • H - Forma carucior: patrat. Optiuni disponibile: patrat, cu flanse filetate sau gaurite
  • S - Lungime carucior: scurt. Optiuni disponibile: standard sau lung
  • N - Acuratete: normala. Optiuni disponibile: standard sau ridicata
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare
  • M6 - Tip gresor
Sina LSD

Formare cod sina ghidaj liniar low profile LSD15, LSD20, LSD25, LSD30, LSD35

Lungimea maxima a unei sine este de 4m, iar pentru aplicatii dedicate se va debita la lungimea ceruta. In mod normal, se va preciza distanta pana la centrul primei gauri, standard este 20mm, dar in cazul in care aceasta specificatie nu e critica, se va oferi sina cu distana de 20mm sau cea mai buna varianta pentru ca ultima gaura de fixare sa fie la o distanta corecta.

Variante de precizie:

Normala
Inalta

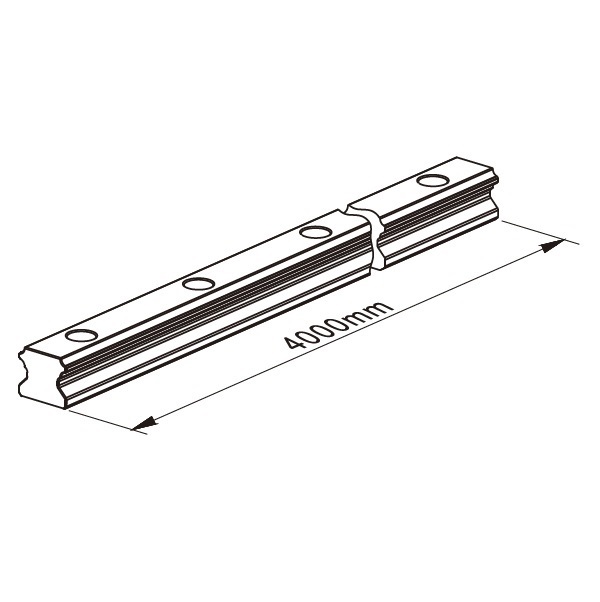

sina ghidaje liniare
   Desi lungimea maxima este de 4m, exista variante de imbinare astfel incat sa se obtina lungimea dorita, maxim 11.8m, ceea ce inseamna 3 sine imbinate.
   Atentie cand se comanda un carucior sau o sina pentru o aplicatie existenta, trebuie respectata pretensionarea.

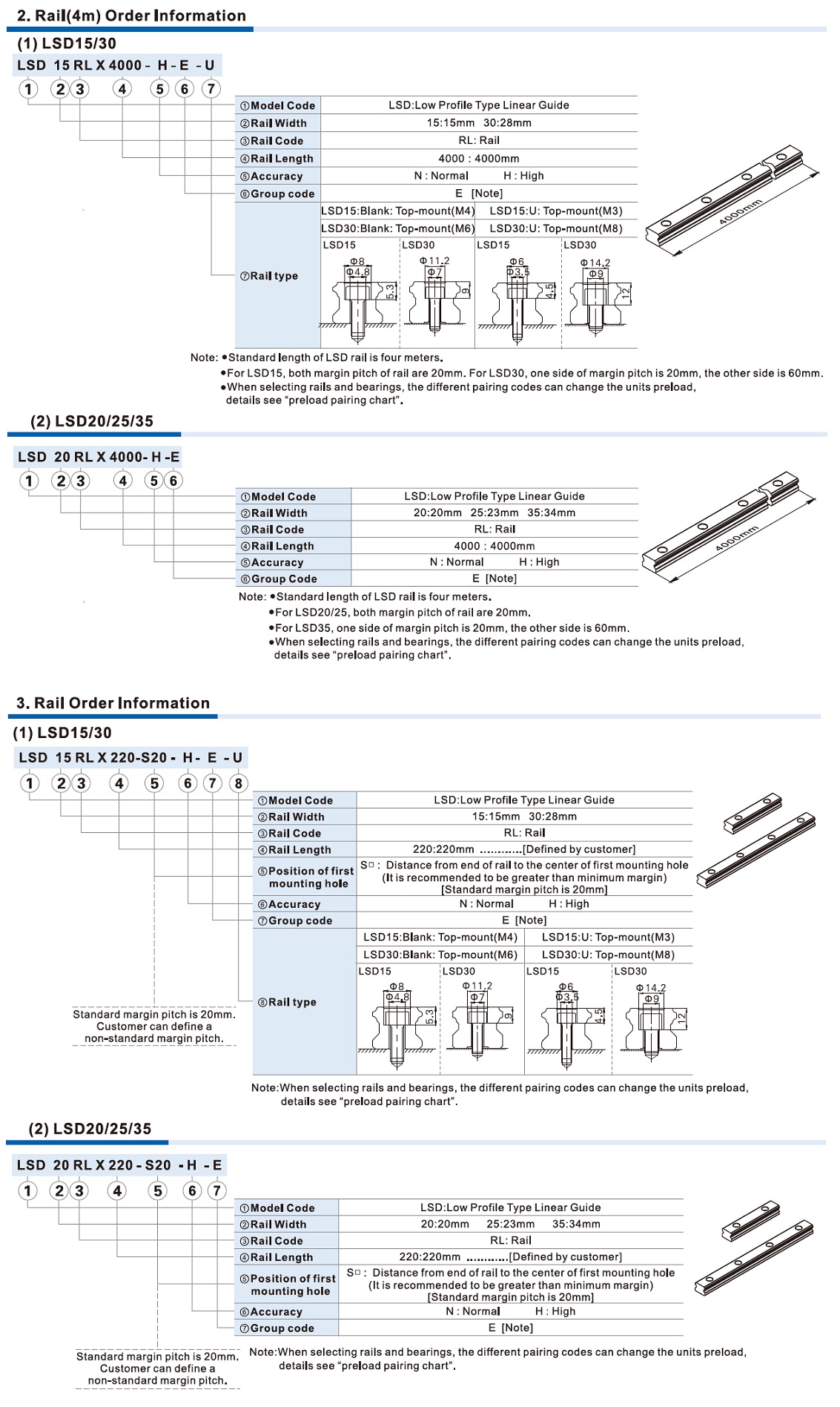

cod sina ghidaje liniare
   Exemplu: LSD30RLX220-S20-H-E-U
  • LSD - Ghidaje liniare low profile LSD
  • 30 - Marimea: 30. Optiuni disponibile 15,20,25,32
  • RLX - Sina
  • 220 - Lungimea dorita
  • S20 - Distanta de la capatul sinei pana la centrul primei gauri
  • H - Acuratete: Inalta. Optiuni disponibile: standard sau ridicata
  • E - Pretensionare: fara pretensionare. Optiuni disponibile: pretensionare medie, usoara sau fara pretensionare
  • U - Tip fixare: de sus. Optiuni disponibile pentru marimea 15 si 30: De sus sau de jos. Optiunea nu este disponibila pentru marimile 20,25 si 35
Va recomandam sa ne contactati pentru a stabili impreuna cotele exacte ale sinei
Informatii suplimentare

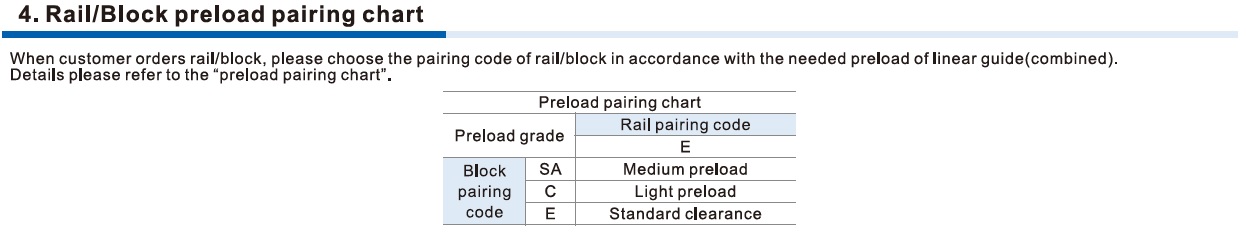

Tabel imperechere pretensionare

pretensionare ghidaje liniare

Detalii suplimentare

Pentru mai multe cote, ansambluri formate din sine si carucioare LSD va invitam sa descarcati fisa tehnica.
Fisa tehnica< Ghidaje liniare LSD - Low Profile
